Простая и недорогая модификация промышленного счетчика с импульсным выходом

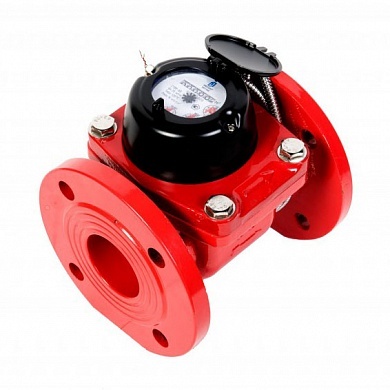

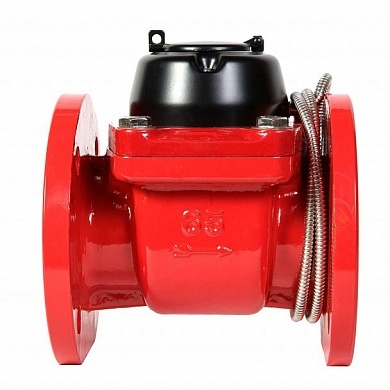

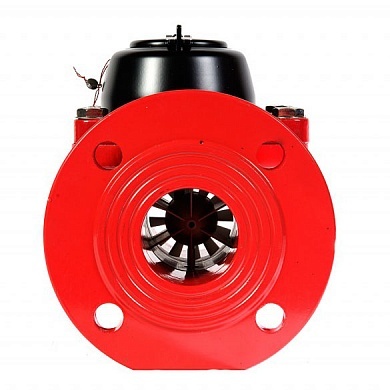

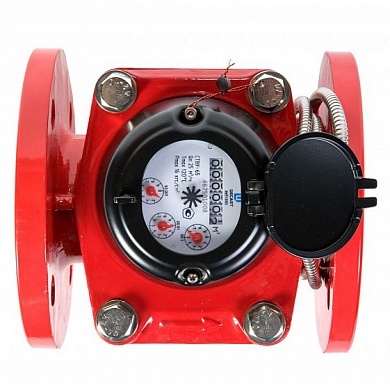

Декаст СТВУ ДГ - счётчик воды турбинный для измерения объёмов как холодной, так и горячей воды с максимальной температурой 120°C. Предназначен для установки на заводах, котельных и пр. промышленных объектах.

Счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя.

Достоинства счетчика Декаст СТВУ ДГ:

• Надежная конструкционная защита от внешнего магнитного воздействия;
• Минимальные затраты на установку и эксплуатацию;
• Возможна интеграция в автоматизированную систему сбора данных (АСКУЭ)
• Межповерочный интервал 6 лет.

Характеристики производителя: Наименование параметра Значение параметра Диаметр условный, мм 50 65 80 100 150 200 Расход воды, м3/ч: - минимальный qmin

СТВХ

0,34 0,56 0,9 1,35 3,38 5,63

СТВУ

0,6 1 1,4 2 4,5 8 - переходный qt

СТВХ

2,25 3,75 6 9 22,5 37,5

СТВУ

1,6 2 3,2 4,8 12 20 - номинальный qn

СТВХ

45 60 100 150 250 300

СТВУ

15 25 45 70 150 300 - максимальный qmax

СТВХ

90 120 200 300 500 650

СТВУ

30 50 90 140 300 600 Пределы допускаемой относительной погрешности счетчиков, %: -СТВХ и СТВУ в диапазоне расходов от qmin до qt, ±5 в диапазоне расходов от qt до qmax, включительно, ±2 Порог чувствительности, м3/ч, не более

СТВХ

0,15 0,2 0,25 0,25 1 1,5

СТВУ

0,4 0,6 0,75 0,9 1,3 3 Номинальное давление, МПа 1,6 Потеря давления на qmax, МПа, не более 0,1 Диапазон температур измеряемой среды, °С:

СТВХ

от 5 до 50

СТВУ

от 5 до 120 Комплектация счетчика:

• Счетчик воды - 1 шт.;
• Паспорт - 1 шт.;
• Комплект уплотнительных прокладок - 1 шт.;
• Герконовый датчик - 1 шт.
