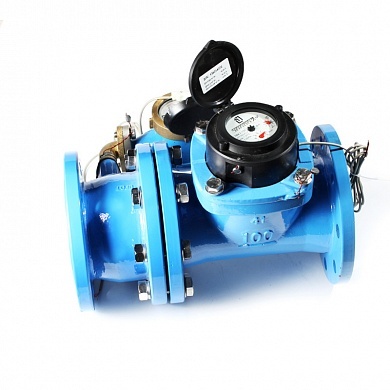

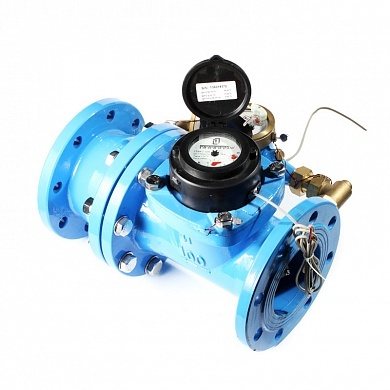

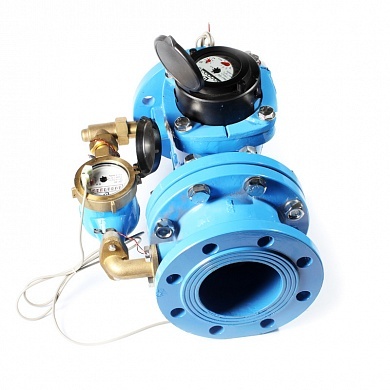

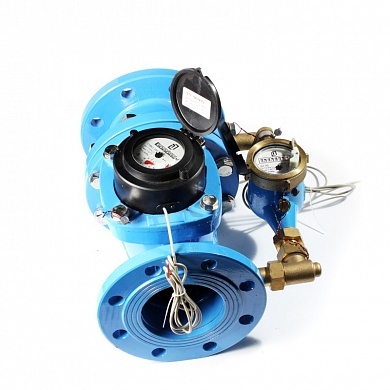

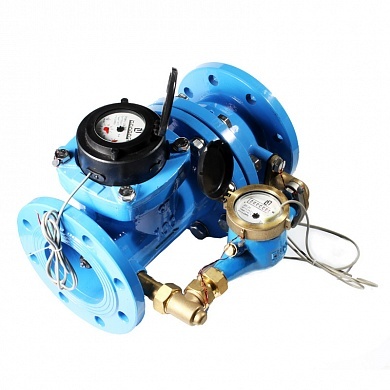

Комбинированный счетчик с широким диапазоном измерения и импульсным выходом

Декаст СТВК предназначен для измерения потребления питьевой и технической воды с максимальной температурой 30 градусов, а так же для систем с большой амплитудой расходов и разбросов давления. Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.

Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства. Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него.

СТВК-1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40;

СТВК-2 конструктивно исполнен в двухкорпусном варианте, счетчики расположены параллельно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 80/20, 100/20, 150/40;

Достоинства счетчика СТВК:

• Счетчик полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3
• Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды.
• Возможность интегрировать счетчик в автоматизированную систему контроля и управления данными, счетные механизмы обоих счетчиков оснащены МИД-сенсорами.

Характеристики производителя: Наименование параметров Значение параметра для счетчиков с диаметром условного прохода (Ду), мм 50/15 80/20 100/20 150/40 Метрологический класс B Расход воды, м3/ч - минимальный расход воды qmin 0,03 0,05 0,05 0,20 - переходный расход воды qt 0,12 0,20 0,20 0,80 - номинальный (рабочий) расход воды qn 45 100 150 250 - максимальный расход воды qmax 90 200 300 500 Порог чувствительности (не более), м3/ч 0,015 0,02 0,02 0,055 Рабочий диапазон холодной воды, °С от +5 до +30 Максимальное давление воды, МПа 1,6 Минимальная цена деления, м3 0,0001 0,001 Наибольшее значение роликового указателя, м3 999999+99999 9999999+999999 Монтажная длина, мм 270 370 370 500 Комплектация счетчика:

• Счетчик воды - 1 шт.;
• Паспорт - 1 шт.;
• Комплект монтажных частей - 1 шт.;
