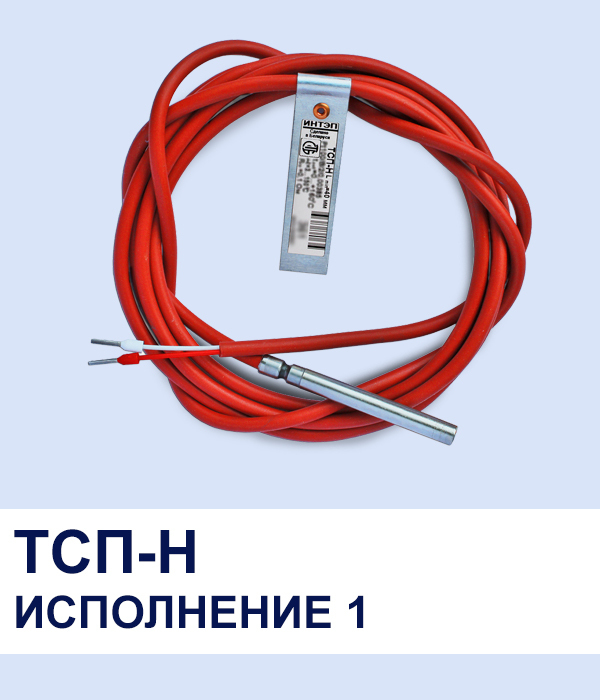

Датчик температуры сопротивления представляет собой термометр кабельного типа Pl. Состоит из соединительных проводов, кабеля и чувствительного элемента помещенного в защитную трубку. Применяется для измерения разности температур от 3°С до 150°С. Диапазон измерения датчика температуры от -50°С до +180°С.

Основные характеристики ТСП-Н 1-го исполнения:

• Исполнение – исп.1 (тип Pl-кабель);
• Длина монтажной части, мм – 45, 60, 80, 100, 120;
• Крепление – без элементов крепления;
• Номинальная статистическая характеристика (НСХ) – Pt100, Pt500, Pt1000;
• Класс допуска – А, В;
• Схема подключения – 2-ух проводная, 4-х проводная;
• Диапазон измеряемых температур, °С: 0..+160; -50...+180.

Наиболее популярные позиции:

• ТСП-Н 1.1.21.00.4.1.1 (d=6 мм, L=45 мм, без элементов крепления, Pt100 кл. В, 2-х проводная, -50..+180°С)
• ТСП-Н 1.1.21.00.4.1.0 (d=6 мм, L=45 мм, без элементов крепления, Pt100 кл. В, 2-х проводная, 0..+160°С)
• ТСП-Н 1.1.21.00.7.1.1 (d=6 мм, L=45 мм, без элементов крепления, Pt500 кл. В, 2-х проводная, -50..+180°С)
• ТСП-Н 1.1.21.00.7.1.0 (d=6 мм, L=45 мм, без элементов крепления, Pt500 кл. В, 2-х проводная, 0..+160°С)
• ТСП-Н 1.1.21.00.10.1.1 (d=6 мм, L=45 мм, без элементов крепления, Pt1000 кл. В, 2-х проводная, -50..+180°С)
