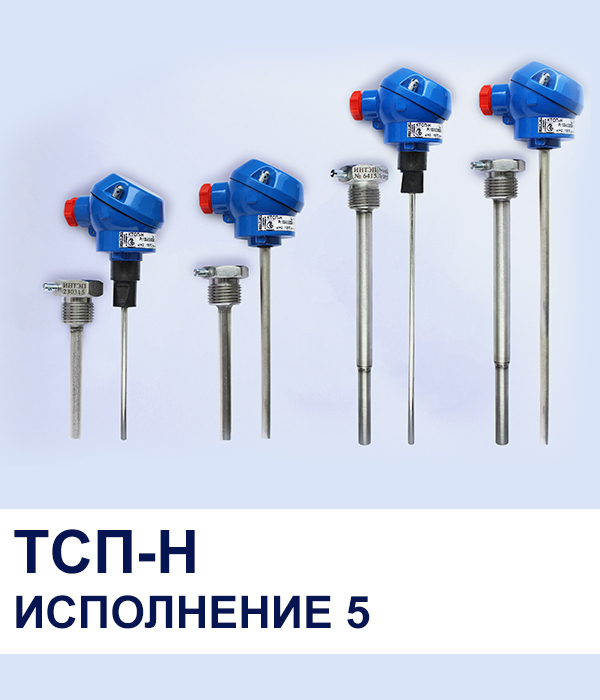

Датчик температуры сопротивления представляет собой термометр с головкой типа PL.Состоит из алюминиевого корпуса, клеммной колодки, резьбовой втулки и чувствительного элемента помещенного в защитную трубку. Применяется для измерения разности температур от 3°С до 150°С. Диапазон измерения датчика температуры от -50°С до +180°С.

Основные характеристики ТСП-Н 5-го исполнения:

• Исполнение – исп.5 (тип Pl-головка);
• Длина монтажной части, мм –  50, 60, 80, 100, 120, 160, 200, 250, 320, 400;
• Крепление – без элементов крепления;
• Номинальная статистическая характеристика (НСХ) – Pt100, Pt500, Pt1000, 100П;
• Класс допуска – А, В;
• Схема подключения – 2-ух проводная, 4-х проводная;
• Диапазон измеряемых температур, °С: 0..+160; -50...+180.

Наиболее популярные позиции:

ТСП-Н 5.0.00.00.4.3.1 (d=4 мм, L=60 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.00.00.3.3.1 (d=4 мм, L=60 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.00.00.4.3.0 (d=4 мм, L=60 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, 0..+160°С)

ТСП-Н 5.0.00.00.3.3.0 (d=4 мм, L=60 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, 0..+160°С)

ТСП-Н 5.0.01.00.4.3.1 (d=4 мм, L=80 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.01.00.3.3.1 (d=4 мм, L=80 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.01.00.4.3.0 (d=4 мм, L=80 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, 0..+160°С)

ТСП-Н 5.0.01.00.3.3.0 (d=4 мм, L=80 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, 0..+160°С)

ТСП-Н 5.0.02.00.4.3.1 (d=4 мм, L=100 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.02.00.3.3.1 (d=4 мм, L=100 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, -50..+180°С)

ТСП-Н 5.0.02.00.4.3.0 (d=4 мм, L=100 мм, без элементов крепления, Pt100 кл. В, 4-х проводная, 0..+160°С)

ТСП-Н 5.0.02.00.3.3.0 (d=4 мм, L=100 мм, без элементов крепления, Pt100 кл. А, 4-х проводная, 0..+160°С)
