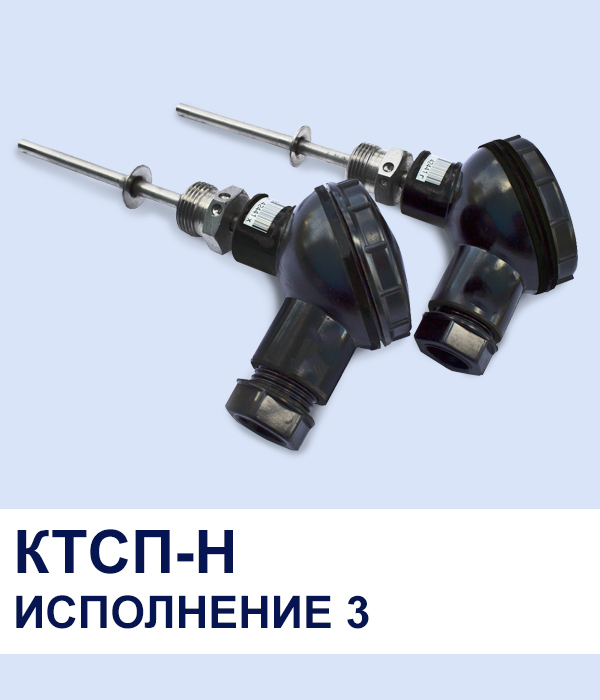

Комплект датчиков температуры представляет собой два термометра сопротивления с головкой типа DL подобранных в пару по метрологическим характеристикам. Термометр сопротивления состоит из фенопластового кожуха, скрывающего присоединительные клеммы; кабеля с сальниковым уплотнением; чувствительного элемента, помещенного в защитную трубку. Комплекты КТСП-Н применяется для измерения разности температур от 3°С до 150°С. Диапазон измерения температуры комплекта от 0°С до 160°С.

Основные характеристики комплектов КТСП-Н:

• Исполнение – исп.3 (тип Dl-головка);
• Длина монтажной части, мм – 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600;
• Крепление – штуцер подвижный М20х1.5;
• Номинальная статистическая характеристика (НСХ) – Pt100, Pt500, Pt1000, 100П;
• Класс допуска – А, В;
• Схема подключения – 2-ух проводная, 4-х проводная;
• Минимальная разность измеряемых температур, ∆tmin: 3°C (Класс 1, Класс 2); 2°C (Класс 1, Класс 2).

Наиболее популярные позиции:

КТСП-Н 3.1.02.02.4.3.3 (d=6 мм, L=60 мм, Pt100 кл. В, 4-х проводная, Δt=3°C, класс 2)

КТСП-Н 3.1.02.02.3.3.3 (d=6 мм, L=60 мм, Pt100 кл. А, 4-х проводная, Δt=3°C, класс 2)

КТСП-Н 3.2.02.02.4.3.3 (d=8 мм, L=80 мм, Pt100 кл. В, 4-х проводная, Δt=3°C, класс 2)

КТСП-Н 3.2.02.02.3.3.3 (d=8 мм, L=80 мм, Pt100 кл. А, 4-х проводная, Δt=3°C, класс 2)

 КТСП-Н 3.2.03.02.4.3.3 (d=8 мм, L=100 мм, Pt100 кл. В, 4-х проводная, Δt=3°C, класс 2)

КТСП-Н 3.2.03.02.3.3.3 (d=8 мм, L=100 мм, Pt100 кл. А, 4-х проводная, Δt=3°C, класс 2)
